Оборудование для производства пластиковых окон DS300 – цифровая измерительная система к станкам AD1050 (AD1055)

Цифровая измерительная система DS300 выпускается в двух вариантах (левая, маркировка «L» или правая – «R») и предназначена для прецизионной установки упорной планки и, как следствие, более точной нарезки штапика.

Система позволяет производить измерения с погрешностью – 0,1 мм. Измерение осуществляется с помощью дистанционной цифровой линейки DK100. Стандартный измеряемый размер не должен превышать 1 565 мм, однако при использовании специального удлинителя (опцио-нальная поставка) максимальный измеряемый размер увеличивается до 2 565 мм.

Передача данных с цифровой линейки DK100 на станок осуществляется по радиоканалу, дистанция до 50 м. Переданная с дистанционной линейки информация может быть записана в память (объём памяти 1000 единиц).

Оборудование для производства пластиковых окон – цифровая измерительная система KABAN DS300 (к станкам AD1050 (AD1055))
Дистанционная цифровая линейка DK100

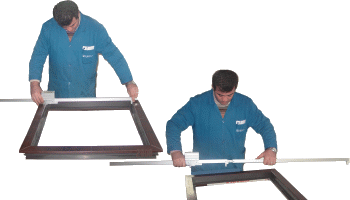

Измерение с помощью дистанционной цифровой линейки
Дистанционная цифровая линейка с метровым удлинителем

Ввод данных может также осуществляться вручную через контрольную панель. Для этого цифровая измерительная система оснащена контрольной панелью с удобным сенсорным дисплеем (диагональ – 5,7 дюймов), которая может быть закреплена не только на корпусе цифровой измерительной системы DS300, но и непосредственно на станок (см. верхнее фото).

Программное обеспечение KABAN, учитывает все нужды пользователей и предоставляет возможность выбора трех языков диалога.

Цифровая измерительная система допускает два режима резки: автоматическая и ручная. Система управляет задающей размер упорной планкой с помощью сервомотора. При этом можно запрограммировать резку любого количества штапика отмеренной длины. После окончания резки упорная планка автоматически отходит и высвобождает отрезанный штапик.

При окончании штапика, установка новой заготовки и подготовка её конца не влияет на последовательность операций в памяти.
