автоматизированная линия с шуруповёртом KABAN FA1030

Версия для печати данной страницы
Просмотреть видео-ролик KABAN FA1030
Технические характеристики линий для производства окон

Линия KABAN FA1030 предназначена для подготовки оконного ПВХ-профиля при производстве пластиковых окон. Линия выполняет нарезку и фрезерование оконного профиля из ПВХ, а также его армирование.

Линия снабжена специально разработанным промышленным компьютером, способным работать в сложных производственных условиях.

Блок подачи профиля позволяет обрабатывать профиль длиной от 0,85 до 6,50 м.

Линейная система измерения применяемая в блоках линии обеспечивает высокую точность размеров.

Запатентованный блок резки в зависимости от типа, марки и размера профиля авоматически изменяет скорость выхода диска и его позицию под углами 30-150° и с точностью 0,1°.

Все операции, выполняемые линией: сверление, маркировка, фрезеровка каналов и прочие, oсуществляются на четырёх поверхностях профиля. Это стало возможным благодаря 7-миосному серводвигателю. Фрезерование дренажных отверстий осуществляется с погрешностью 0,1°, под углами 0-60° и с поворотом фрезы под сервоконтролем.

Алгоритм работы линии соответствует принципу «минимум в отходы – максимум в производство». Програмное обеспечение линии полностью совместимо со всеми другими программами обработки и оптимизации.

Все блоки линии оснащены системой автоматической смазки.

В работе шуруповёрта реализован принцип автоопределения интервала между привинчиваниями в зависимости от типа оконной конструкции и требований оператора.

Опциональные поставки:

• блок автоматического приклеивания этикеток BY200
• система считывания штрихкодов BR100
• блок фрезерования торцов импоста ОК100
• тележка для переноса профиля PTR200
• сенсор подачи шурупов VS100

Технические характеристики:

• рабочее напряжение, В: 400
• количество фаз: 3
• рабочая частота, Гц: 50/60
• потребляемая мощность, кВт: 21,6
• рабочее давление, бар: 6-8
• расход сжатого воздуха, л на 1 конструкцию: 250
• размеры (в мм) и вес станка:
• длина: 19 070
• ширина: 7 445
• высота: 2 125
• вес станка, кг: 7 500
• характеристики двигателя:
• обороты двигателя, об./мин: 18 000
• характеристики пильного диска:
• внешний диаметр, мм: 500

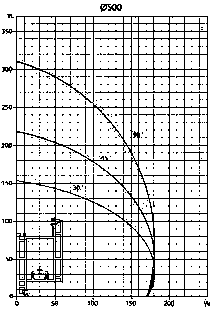

• характеристики профиля:
• максимальные размеры отрезаемого профиля, мм: ∞
• b min: 40 mm
• b max: 150 mm
• h min: 40 mm
• h max: 150 mm
• характеристики шурупов, мм:
• длина: 15-40
• диаметр: 3,5-4,2
• диаметр головки: 6,3-8,1
