автоматизированная сварочно-зачистная линия KABAN TA3010
Версия для печати данной страницы
Просмотреть видео-ролик KABAN TA3010
Технические характеристики линий для производства окон
Сварочно-зачистная линия KABAN TA3010 была сконструирована в результате попытки удешевления линии FA1040. Эти линии схожи по своим функциональным возможностям и, хотя, линия TA3010 скомпонована более компактно, она сохраняет высокую производительность модели-прототипа.
Линия KABAN TA3010 позволяет сваривать пластиковые оконные конструкции под углом 90° и зачищать сваренные заготовки в автоматическом и ручном режимах.

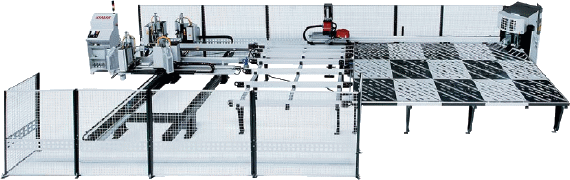

Автоматическая линия включает: четырёхголовочный сварочный станок KABAN BD2030, стол для охлаждения, робот-переносчик оконных конструкций и двухосный углозачистной станок с ЧПУ KABAN CD3050.
Изюминкой линии является то, что владельцы станков CD3050 и BD2030 могут, купив недостающие блоки, объединить их в автоматическую линию. В новом качестве эти станки позволят автоматизировать производство, увеличить производительность и снизить производственные расходы.
В составе сварочно-зачистной линии TA3010:
- долговечные нагревательные элементы с равномерным распределением тепла
- система контроля сварки для снижения разброса размеров сваренных конструкций
- система автоматической настройки параметров сварного шва
- рулонная система подачи тефлона
- практичная система замены цулаг
- система передачи данных о свариваемой конструкции на блок зачистки
- робот для быстрого перемещения конструкций на зачистку
- ворс на столе для бережного перемещения заготовок
- конвейер для быстрого и плавного перемещения конструкций между блоками
- уникальный 11-ти блочный зачистной станок с ЧПУ
- поворотный робот на серводвигателях для поворота заготовок обеспечивает:
- быстрый и точный серийный поворот зачищаемых конструкций
- поворот маленьких конструкций за 1 секунду, больших – за 1,5-4 секунды
- система автоматической смазки
Работа линии KABAN ТА3010

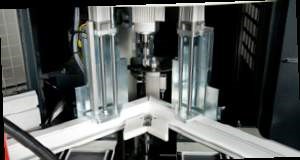

Сварочно-зачистная линия ТА3010 осуществляет одновременную сварку четырёх углов пластикового окна: рамы, створки или дверной конструкции. Затем робот захватывает конструкцию и перемещает её на стол для охлаждения. После охлаждения робот перемещает комструкцию в точку захвата. Поворотный робот зачистного блока захватывает оконную конструкцию и подаёт её в зону зачистки. Зачистной блок с ЧПУ зачищает конструкцию. При этом поворотный робот постоянно поворачивает оконную конструкцию, подавая на зачистку один за другим все четыре её угла.
Конструкция поворотного робота запатентована. Наличие в вонструкции линии робота минимизирует время затраченное на разворот и точную установку оконных конструкций в рабочую зону зачистного блока.
После завершения операции по зачистке углов заготовка окна перемещается на стол-накопитель, откуда окно забирает оператор следующей технологической операции.
