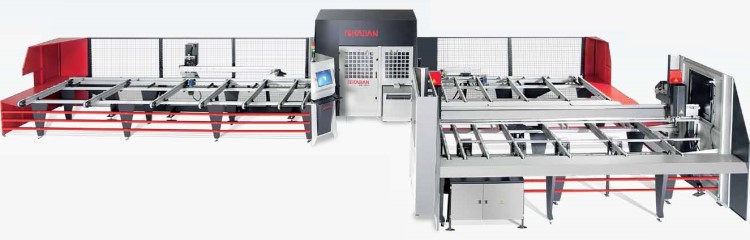

Автоматизированное оборудование для производства пластиковых окон, KABAN FA1080 – линия подготовки профиля для изготовления оконных конструкций (с шуруповёртом)

Линия KABAN FA1080 является логическим продолжением линии FA1070 и предназначена для подготовки оконного ПВХ-профиля при производстве пластиковых окон. Линия выполняет нарезку и фрезерование оконного профиля из ПВХ, а также его армирование.

Линия является ещё более высокотехнологичным производительным оконным оборудованием по стравнению со своим предшественником автоматизированной линией KABAN FA1070. Относительная компактность линии (в сравнении со специализированными станками аналогичной мощности) упрощает планирование производства.

Блоки резки и фрезерования профиля линии KABAN FA1080 могут работать одновременно. Блок подачи профиля позволяет обрабатывать профиль длиной от 0,75 до 6,50 м и это не предел, для работы с более длинными профилями блок можно модифицировать.

Резка профиля режущим блоком под контролем системы сервоконтроля осуществляется под углами 30-150° и с точностью 0,1°.

Автоматизированное оборудование для производства пластиковых окон, KABAN FA1080 – линия подготовки профиля для изготовления оконных конструкций (с шуруповёртом) Автоматизированное оборудование для производства пластиковых окон, KABAN FA1080 – линия подготовки профиля для изготовления оконных конструкций (с шуруповёртом) Автоматизированное оборудование для производства пластиковых окон, KABAN FA1080 – линия подготовки профиля для изготовления оконных конструкций (с шуруповёртом)

Все операции, выполняемые линией: сверление, маркировка, фрезеровка каналов и прочие, oсуществляются одновременно на четырёх поверхностях профиля. Это стало возможным благодаря 4-хосному серводвигателю. Четвёртый серводвигатель фрезеровочной группы позволяет фрезеровать сквозные отверстия под замочную скважину.

Алгоритм работы линии соответствует принципу «минимум в отходы – максимум в производство». Програмное обеспечение линии полностью совместимо со всеми другими программами обработки и оптимизации.

Все блоки линии оснащены системой автоматической смазки.

Линия оснащена двумя тележками для удаления обрезков профиля из рабочей зоны, что обеспечивается максимально быстрое освобождение от отходов.

В работе шуруповёрта реализован принцип автоопределения интервала между привинчиваниями в зависимости от типа оконной конструкции и требований оператора.

Автоматизированное оборудование для производства пластиковых окон, KABAN FA1080 – линия подготовки профиля для изготовления оконных конструкций (с шуруповёртом)

Опционально к станку поставляется тележка для переноса профиля PTR200.

Технические характеристики:

  • рабочее напряжение, В: 400
  • количество фаз: 3
  • рабочая частота, Гц: 50/60
  • потребляемая мощность, кВт: 14
  • рабочее давление, бар: 6-8
  • расход сжатого воздуха, л на 1 конструкцию: 200
  • размеры (в мм) и вес станка:
    • длина: 13 330
    • ширина: 6 540
    • высота: 2 330
    • вес станка, кг: 6 400
  • характеристики двигателя:
    • обороты двигателя, об./мин: 18 000

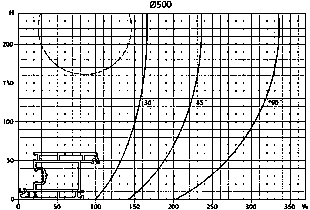

  • характеристики пильного диска:
    • внешний диаметр, мм: 500
  • характеристики профиля:
    • угол резки, град: 30-150
    • размеры отрезаемого профиля, мм: 270-6 500 (400-4 250)
    • b min: 40 mm
    • b max: 150 mm
    • h min: 40 mm
    • h max: 195 mm
  • характеристики шурупов, мм:
    • длина: 15-40
    • диаметр: 3,5-4,2
    • диаметр головки: 6,3-8,1
