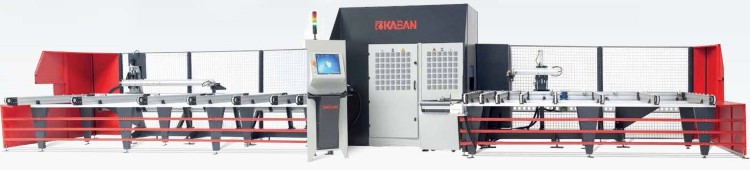

автоматизированная линия KABAN FA1070

Версия для печати данной страницы
Просмотреть видео-ролик KABAN FA1070
Технические характеристики линий для производства окон

Линия предназначена для подготовки оконного ПВХ-профиля для изготовления пластиковых окон. Линия KABAN FA1070 выполняет нарезку и фрезерование оконного профиля из ПВХ.

Линия является высокотехнологичным производительным оконным оборудованием. Относительная компактность (по сравнению с отдельными специализированными станками аналогичной мощности) линии облегчает планирование производственных мощностей.

Линия KABAN FA1070 обеспечивает возможность одновременной работы блоков резки профиля и его фрезерования. а блок подачи профиля позволяет подавать на обработку и резку профиль длиной от 0,85 до 6,50 м. Возможно удлинение данного блока для работы и с более длинными профилями.

Режущий блок c системой сервоконтроля производит резку профиля под углами 30-150° с точностью 0,1°.

Благодаря 4-осному серводвигателю, возможно oсуществление всех необходимых операций, как то сверление, маркировка, фрезеровка каналов и прочее одновременно на четырёх поверхностях профиля. Наличие четвёртого серводвигателя фрезеровочной группы позволяет фрезеровать сквозные отверстия под замочную скважину.

Алгоритм работы всех блоков соответствует принципу «минимум в отходы – максимум в производство». Гибкая система програмного обеспечения полностью гармонирует со всеми программами обработки и оптимизации.

Все блоки линии оснащены системой автоматической смазки.

Опционально поставляется тележка для переноса профиля PTR200.

Технические характеристики:

• рабочее напряжение, В: 400
• количество фаз: 3
• рабочая частота, Гц: 50/60
• потребляемая мощность, кВт: 11,72
• рабочее давление, бар: 6-8
• расход сжатого воздуха, л на 1 конструкцию: 100
• размеры (в мм) и вес станка:
• длина: 13 330
• ширина: 3 375
• высота: 2 330
• вес станка, кг: 4 860
• характеристики двигателя:
• обороты двигателя, об./мин: 18 000
• характеристики пильного диска:
• внешний диаметр, мм: 500

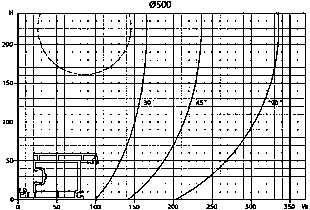

• характеристики профиля:
• угол резки, град: 30-150
• размеры отрезаемого профиля, мм: 270-6500
• b min: 25 mm
• b max: 175 mm
• h min: 40 mm
• h max: 173 mm
